Ak hľadáte spôsob, ktorý dokáže zaistiť skrutku pri dynamickom zaťažení, najvhodnejším riešením je zaisťovacia podložka Nord‑Lock. Táto špeciálna zaisťovacia podložka Nord-Lock istí skrutkové spoje a efektívne zamedzuje spontánnemu uvoľneniu aj pri silných vibráciách.
Podložka Nord-Lock je zložená z dvoch rovnakých klinových podložiek, na jednej strane sa nachádza radiálne ozubenie, ktoré sa s tvarovým stykom vtisne do protiľahlej podložky, a na druhej strane klinové ozubenie, ktoré spôsobí zvýšenie predpínacej sily pri vibráciách. Dvojica podložiek je k sebe prilepená tavným lepidlom, v polohe, pripravenej na použitie.
Použitie dvojíc poistných podložiek Nord‑Lock je výhodné všade, kde môže dôjsť k samočinnému uvoľneniu skrutkových spojov. Aj pri silných vibráciách a dynamickom zaťažení zaručuje poistná podložka Nord‑Lock už viac ako 30 rokov maximálne istenie proti uvoľneniu.
Výhody:
- Jednoduchá montáž a demontáž a opätovná použiteľnosť bez straty istiaceho účinku
- Použiteľné so skrutkami/maticami všetkých tried pevnosti (do 12.9)
- Použiteľné sú aj na mäkkých materiál ako sú hliník alebo meď
- Optimálne riešenie istenia aj pri silných vibráciách a dynamických zaťaženiach
- Zaisťovacia funkcia nie je nepriaznivo ovplyvňovaná mazaním
- Rovnaký efekt nastáva aj pri lakovaných a povrchovo upravených materiáloch
Ako to funguje:

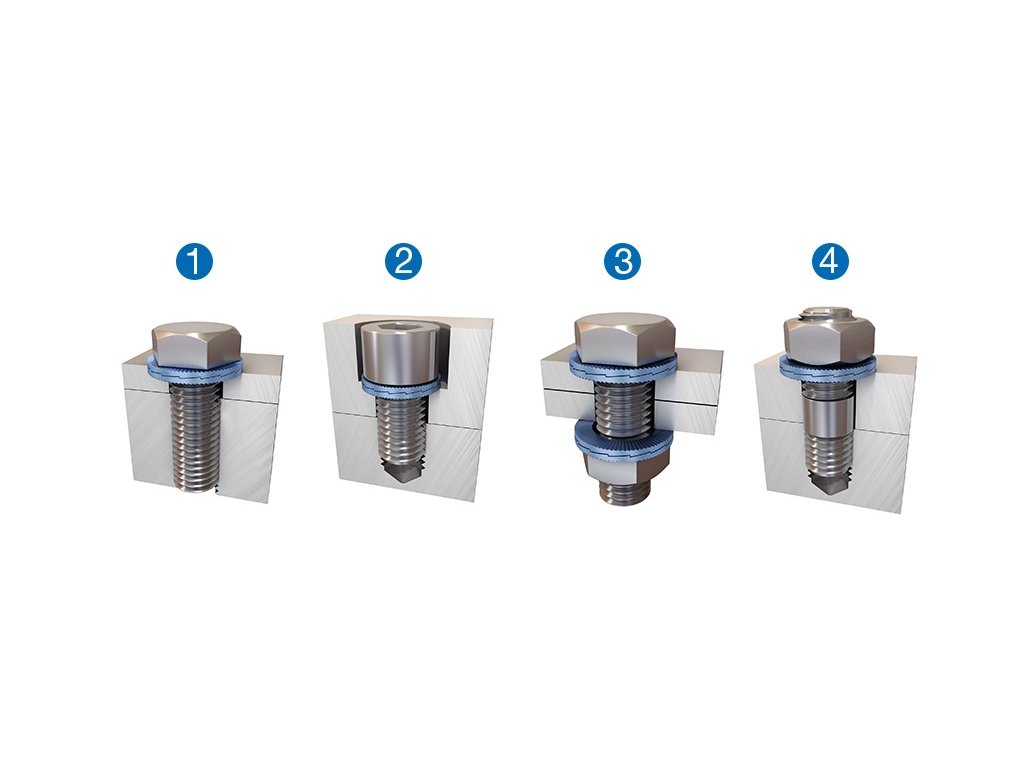

- Pod hlavu skrutky alebo maticu umiestnime poistnú podložku Nord-Lock a spoj dotiahneme momentovým kľúčom podľa doporučeného napätia.

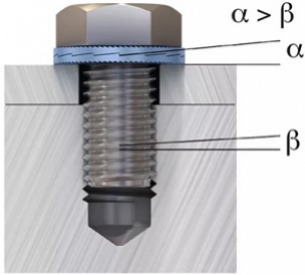

- Po dotiahnutí skrutky sa vonkajšie ozubenie zatlačí do spájaného materiálu podložky a zuby sa zahryznú do kontaktnej plochy a do plochy skrutky. Uhol protichodných klinov α, na vnútorných stranách podložiek je väčší ako stúpanie závitu β, tým je vytvorený klinový aretačný efekt, ktorý zabraňuje uvoľneniu skrutky aj za najťažších podmienok.
- Funkčnosť podložiek neustále pôsobí na skrutkový spoj, udržuje jeho trvalé napätie a bráni samovoľnému povoľovaniu.
Prípady, v ktorých nie je doporučené použitie podložiek Nord-Lock:
- styčné plochy, ktoré nie sú zaistené proti otočeniu
- styčné plochy z materiálu, ktorý je tvrdší ako podložky
- drevené styčné plochy
